用途:
廣泛用于光學實驗室和光學車間對光學系統校正過程中的檢測和監察；作為自準直平行光管可檢驗長導軌的直線度、基面間的垂直度或平行度、孔徑之間的同心度；作為可調焦望遠鏡可在高精度光學鏡頭生產過程中作為檢驗和調整工具，是科研機構、大專院校、光學儀器生產廠商、光學元件加工廠和計量單位必備的光學檢測設備和工具。
特點:

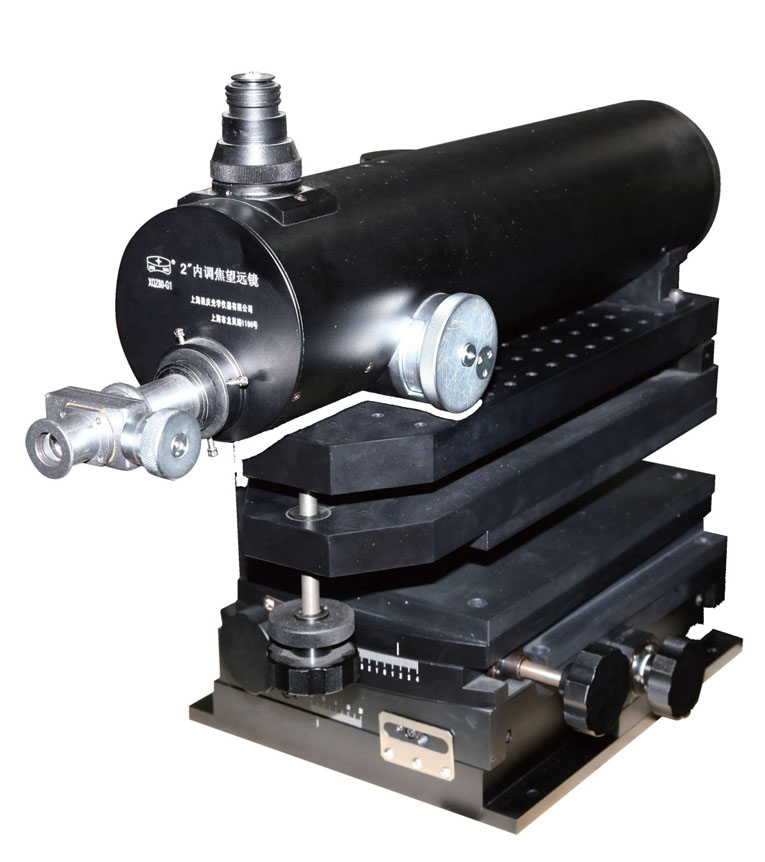

此儀器采用可變焦長焦距望遠系統設計原理，測定精度高，解決了由于光學系統同軸度測定精度不高使光學系統成像質量受到制約的難題；應用可調焦物鏡系統，測定范圍廣，提高了儀器使用的廣泛性；采用精密調整工作臺，提高了儀器調整的可靠性，操作更方便；采用寬壓開關電源，能適用不同國家和地區的電網電壓，使應用更簡便；應用高分辨率的攝像系統及顯示系統，減輕了操作人員的勞動強度，檢測直觀方便，并為最終實行數字化測量創造了條件。
技術參數:
㈠ 光學系統： |
|
⑴.望遠物鏡 |
|
焦距： | f′=576.8mm |
視場角： | 2ω=2° |
分辨率角： | 1″ |
⑵.測微目鏡 |
|
焦距： | f=16.7mm |
放大倍率： | Γ=15x |
視場角： | 2ω=40° |
⑶.轉像物鏡 |
|
倍率： | 1x |
㈡ 結構性能： |
|
⑴. 測量精度： | 當用作自準直光管時精度優于1″； |
| 當用作內調焦望遠鏡時，檢驗孔徑間同軸性精度 |
| （在3.5米范圍內）為±0.01mm. |
⑵. 觀測范圍： | -1050mm～-∞；+∞～2000mm，其余為盲區。 |
| 測微目鏡手輪分度值：0.01mm，代表光束角度為4″ |
| (f′=576.8mm時) |
⑶. 調節范圍： |
|
仰角： | ±3 |
方位角： | ±4 |
升降移動： | ±20mm |
水平移動： | ±20mm |
㈢ 光源： |
|
照明光源： | 白光LED |
激光光源： | 630nm半導體激光器 |
|
|
